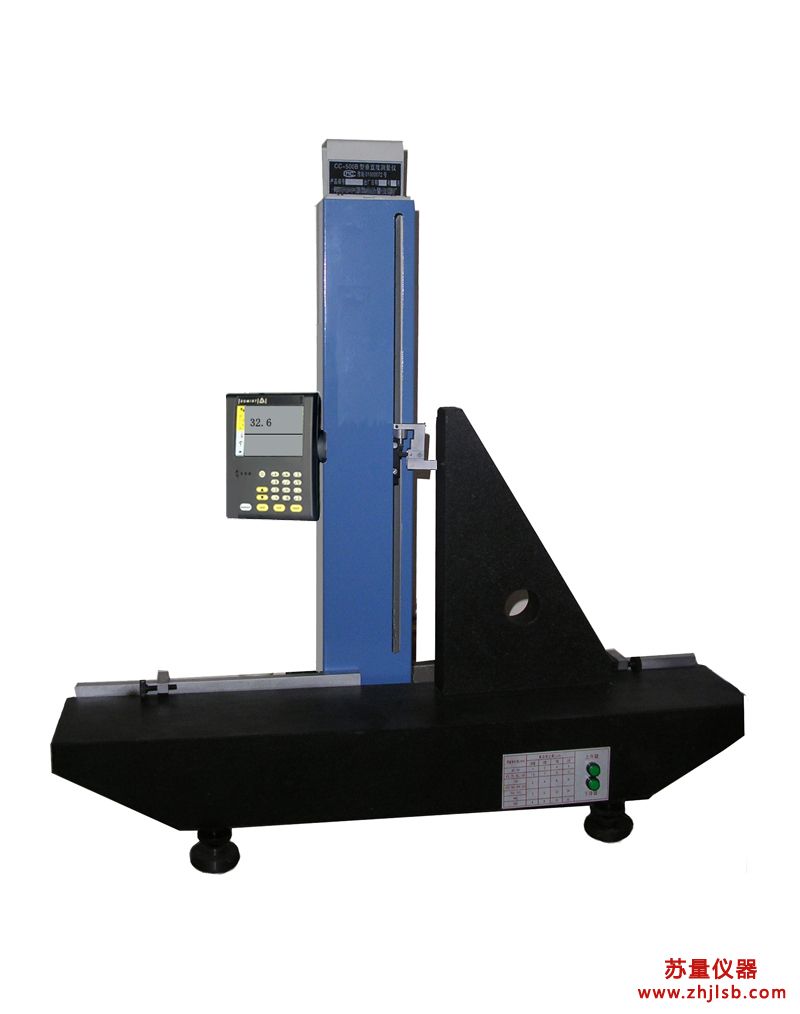

該儀器屬于我國先進的新型精密測試裝置，設計結構簡單合理，引用國標直角尺： GB/T6092--2004；框式水平儀GB/T16455--1996；該儀器具有準確度高、穩定性強、數據直觀、操作方便等特點。
1.檢測尺寸至500mm的0—2級各種類型的直角尺（內外角）的垂直度；
2.檢測尺寸至300×300mm各種規格的框式水平儀的各工作面及V型槽對水平泡的零位（條式水平儀）垂直度；
3.檢測尺寸至200×200mm方箱的各個工作面及V型槽的相互垂直度；
4.檢測較高準確度的機械零件的垂直度；

一． 主要技術參數

       測量范圍：      0-500MM

       測頭分辨率：    1μm

工作臺的直線度:  2μm / 750×138 mm

示值誤差:       ±（1 ＋ L / 200）μm（L為被測長度以mm為單位）

體積            750×138×750mm3

重量            40kg
